安全閥
先導式安全閥

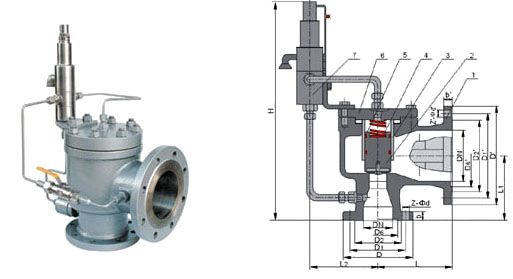

A46F先導式安全閥由本公司精心生產的一款安全閥，在保證質量的同時，價格也是非常合理，以及在售后我們也做的非常完善。先導式安全閥適用于各種不同的輕重工業工況以及建筑管道。安全閥廣泛應用于：電氣、造紙、鍋爐、制藥、礦山、化工、機械設備管道、電子工業，城市建設等領域。
| 產品名稱 | 先導式安全閥 |
| 產品型號 | AX46F、AF46Y |
| 公稱通徑 | DN25-200 |
| 壓力范圍 | 1.6MPa-10.0MPa |
| 閥體材質 | 鑄鋼、鍛鋼、不銹鋼 |
產品介紹：
AX46F、AF46Y先導式安全閥是一種新穎結構的安全閥。主要用于石油天然氣、化工、電力、冶金和城市燃?xì)獾阮I(lǐng)域，是受壓設備、容器或管路上的最佳超壓保護裝置。其主要優點是變彈簧直接作用為導閥間接作用，提高了動作的靈敏度，而且主閥采用套筒活塞式，雙重密封閥座結構，動作精度高、重復性好、回座快、不泄漏、能帶高背壓排放、工作等命長、工作穩定可靠，它還可在線調校，反復啟跳排放后，仍然能自動回座，關閉嚴密，操作維護方便。
零部件材料說明：
|
NO. |
零件名稱 |
AF46Y/F 材料 |
KAX46F/Y材料 |
|
1 |
閥體 |
WCB |
WCB |
|
2 |
閥瓣 |
2Cr13/2Cr13+PTFE |
1Cr18Ni9Ti/1Cr18Ni9Ti+PTFE |
|
3 |
導向套 |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
|
4 |
彈簧 |
50CrVA |
50CrVA |
|
5 |
O型圈 |
氟橡膠 |
氟橡膠 |
|
6 |
閥蓋 |
25 |
25 |
|
7 |
導閥 |
部件 |
|
A46F先導式安全閥尺寸表：
|
型號 |
公稱通徑 |
do |
L |
L1 |
L2 |
H |
DN’ |
D |
D1 |
D2 |
D6 |
b |
Z-?d |
D’ |
D1’ |
D2’ |
D6’ |
b’ |
Z’-?d’ |
|
AF46 F/Y -16C/P |
25 |
15 |
110 |
95 |
150 |
365 |
32 |
115 |
85 |
65 |
|
16 |
4-14 |
140 |
100 |
78 |
|
18 |
4-18 |
|
32 |
20 |
115 |
100 |
150 |
375 |
40 |
140 |
100 |
78 |
|
18 |
4-18 |
150 |
110 |
85 |
|
18 |
4-18 |
|
|
40 |
25 |
120 |
110 |
160 |
390 |
50 |
150 |
110 |
85 |
|
18 |
4-18 |
165 |
125 |
100 |
|
20 |
4-18 |
|
|
50 |
32 |
135 |
120 |
160 |
410 |
65 |
165 |
125 |
100 |
|
20 |
4-18 |
185 |
145 |
120 |
|
20 |
4-18 |
|
|
65 |
40 |
160 |
140 |
175 |
435 |
80 |
185 |
145 |
120 |
|
20 |
4-18 |
200 |
160 |
135 |
|
20 |
8-18 |
|
|
80 |
50 |
170 |
135 |
175 |
451 |
100 |
200 |
160 |
135 |
|
20 |
8-18 |
220 |
180 |
155 |
|
22 |
8-18 |
|
|
100 |
65 |
195 |
175 |
195 |
500 |
125 |
220 |
180 |
155 |
|
22 |
8-18 |
250 |
210 |
185 |
|
24 |
8-18 |
|
|
125 |
80 |
210 |
190 |
220 |
526 |
150 |
250 |
210 |
185 |
|
22 |
8-18 |
285 |
240 |
210 |
|
24 |
8-23 |
|
|
150 |
100 |
255 |
230 |
265 |
623 |
175 |
285 |
240 |
210 |
|
24 |
8-23 |
315 |
270 |
240 |
|
26 |
8-23 |
|
|
200 |
125 |
300 |
260 |
300 |
690 |
250 |
340 |
295 |
265 |
|
26 |
12-23 |
405 |
355 |
320 |
|
30 |
12-26 |
|
|
AF46 F/Y -25C/P |
25 |
15 |
110 |
95 |
150 |
365 |
32 |
115 |
85 |
65 |
|
16 |
4-14 |
140 |
100 |
78 |
|
18 |
4-18 |
|
32 |
20 |
115 |
100 |
150 |
375 |
40 |
140 |
100 |
78 |
|
18 |
4-18 |
150 |
110 |
85 |
|
18 |
4-18 |
|
|
40 |
25 |
120 |
110 |
160 |
390 |
50 |
150 |
110 |
85 |
|
18 |
4-18 |
165 |
125 |
100 |
|
20 |
4-18 |
|
|
50 |
32 |
135 |
120 |
160 |
410 |
65 |
165 |
125 |
100 |
|
20 |
4-18 |
185 |
145 |
120 |
|
20 |
4-18 |
|
|
65 |
40 |
160 |
140 |
175 |
435 |
80 |
185 |
145 |
120 |
|
22 |
8-18 |
200 |
160 |
135 |
|
20 |
8-18 |
|
|
80 |
50 |
170 |
135 |
175 |
451 |
100 |
200 |
160 |
135 |
|
22 |
8-18 |
220 |
180 |
155 |
|
22 |
8-18 |
|
|
100 |
65 |
195 |
175 |
195 |
500 |
125 |
230 |
190 |
160 |
|
24 |
8-23 |
250 |
210 |
185 |
|
22 |
8-18 |
|
|
125 |
80 |
210 |
190 |
220 |
526 |
150 |
270 |
220 |
188 |
|
28 |
8-26 |
285 |
240 |
210 |
|
24 |
8-23 |
|
|
150 |
100 |
255 |
230 |
265 |
623 |
175 |
300 |
250 |
218 |
|
30 |
8-26 |
310 |
270 |
240 |
|
26 |
8-23 |
|
|
200 |
125 |
300 |
260 |
300 |
690 |
250 |
360 |
310 |
278 |
|
34 |
12-26 |
405 |
355 |
320 |
|
30 |
12-26 |
|
|
AF46 F/Y -40C/P |
25 |
15 |
110 |
95 |
150 |
365 |
32 |
115 |
85 |
65 |
58 |
16 |
4-14 |
140 |
100 |
78 |
|
18 |
4-18 |
|
32 |
20 |
115 |
100 |
150 |
375 |
40 |
140 |
100 |
78 |
66 |
18 |
4-18 |
150 |
110 |
85 |
|
18 |
4-18 |
|
|
40 |
25 |
120 |
110 |
160 |
390 |
50 |
150 |
110 |
85 |
76 |
18 |
4-18 |
165 |
125 |
100 |
|
20 |
4-18 |
|
|
50 |
32 |
135 |
120 |
160 |
410 |
65 |
165 |
125 |
100 |
88 |
20 |
4-18 |
185 |
145 |
120 |
|
20 |
4-18 |
|
|
65 |
40 |
160 |
140 |
175 |
435 |
80 |
185 |
145 |
120 |
110 |
22 |
8-18 |
200 |
160 |
135 |
|
20 |
8-18 |
|
|
80 |
50 |
170 |
135 |
175 |
451 |
100 |
200 |
160 |
135 |
121 |
22 |
8-18 |
220 |
180 |
155 |
|
22 |
8-18 |
|
|
100 |
65 |
195 |
175 |
195 |
500 |
125 |
235 |
190 |
160 |
150 |
24 |
8-23 |
250 |
210 |
185 |
|
22 |
8-18 |
|
|
125 |
80 |
210 |
190 |
220 |
526 |
150 |
270 |
220 |
188 |
176 |
28 |
8-26 |
285 |
240 |
210 |
|
24 |
8-23 |
|
|
150 |
100 |
255 |
230 |
265 |
623 |
175 |
300 |
250 |
218 |
204 |
30 |
8-26 |
310 |
270 |
240 |
|
26 |
8-23 |
|
|
200 |
125 |
300 |
260 |
300 |
690 |
250 |
375 |
320 |
282 |
260 |
38 |
12-30 |
405 |
355 |
320 |
|
30 |
12-26 |
