蝶閥
軟密封單偏心蝶閥
產品介紹：
本蝶閥系我廠延時的軟密封偏心法蘭蝶閥，主要適用于水廠、電廠、鋼廠冶煉、造紙、化工、水源工程、環境設施建設等系統排水用，尤其適用于水道管路上作為調節和節流設備使用。

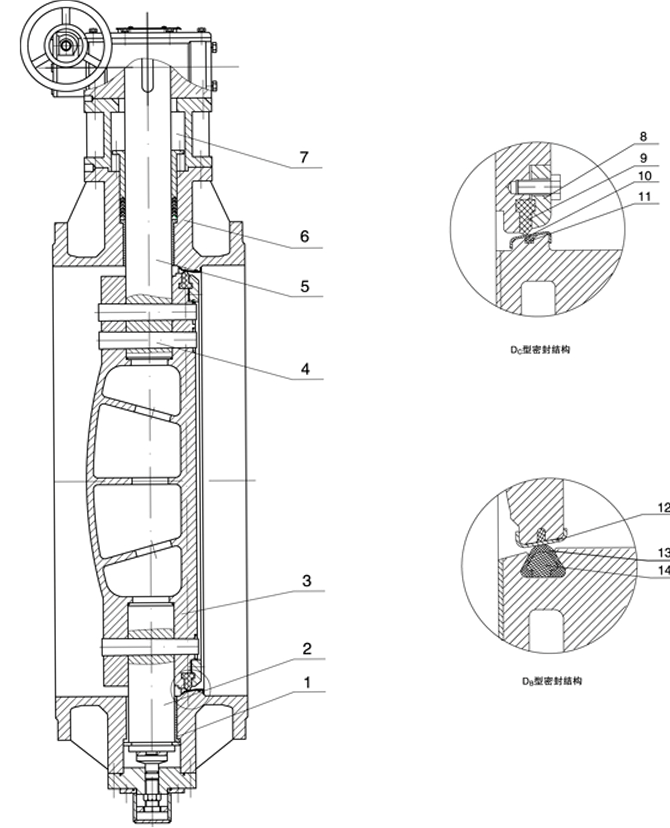

產品小樣:
產品參數：
|
主要性能參數： |
|
|
公稱壓力 |
PN 1.0/1.6Mpa |
|
適用溫度 |
≤120℃ |
|
適用介質 |
水、空氣、食品、油品 |
|
主要零部件 |
閥體、閥瓣、閥桿、閥座、轉軸 |
|
主要材料 |
球墨鑄鐵 |
|
規格size |
傳動裝置 |
L |
D |
D1 |
d |
n |
d0 |
b |
f |
H1 |
H2 |
L1 |
L2 |
L3 |
L4 |
Φ |
重量 |
||||||||||||||||
|
mm |
Kg |
||||||||||||||||||||||||||||||||
|
DN100 |
XJ24 |
127 |
220 |
180 |
156 |
8 |
19 |
19 |
3 |
310 |
109 |
52 |
45 |
158 |
210 |
150 |
19 |
||||||||||||||||
|
DN150 |
XJ24 |
140 |
285 |
240 |
211 |
8 |
23 |
19 |
3 |
440 |
143 |
52 |
45 |
158 |
210 |
150 |
37 |
||||||||||||||||
|
DN200 |
XJ30 |
152 |
340 |
295 |
266 |
8 |
23 |
20 |
3 |
510 |
182 |
77 |
63 |
238 |
315 |
300 |
51 |
||||||||||||||||
|
DN250 |
XJ30 |
165 |
395 |
350 |
319 |
12 |
23 |
22 |
3 |
565 |
219 |
77 |
63 |
238 |
315 |
300 |
68 |
||||||||||||||||
|
DN300 |
4022 |
178 |
445 |
400 |
370 |
12 |
23 |
24.5 |
4 |
630 |
244 |
95 |
72 |
167 |
242 |
300 |
93 |
||||||||||||||||
|
DN350 |
4023 |
190 |
505 |
460 |
429 |
16 |
23 |
24.5 |
4 |
715 |
283 |
110 |
91 |
188 |
275 |
400 |
122 |
||||||||||||||||
|
DN400 |
4023 |
216 |
565 |
515 |
480 |
16 |
28 |
24.5 |
4 |
750 |
312 |
110 |
91 |
188 |
275 |
400 |
152 |
||||||||||||||||
|
DN450 |
4024 |
222 |
615 |
565 |
530 |
20 |
28 |
25.5 |
4 |
820 |
344 |
473 |
147 |
109 |
420 |
400 |
182 |
||||||||||||||||
|
DN500 |
4024 |
229 |
670 |
620 |
582 |
20 |
28 |
26.5 |
4 |
845 |
381 |
473 |
147 |
109 |
420 |
400 |
230 |
||||||||||||||||
|
DN600 |
4025 |
267 |
780/755 |
725/705 |
682/667 |
20 |
31/26 |
30 |
5 |
950 |
451 |
533 |
179 |
138 |
476 |
400 |
388 |
||||||||||||||||
|
DN700 |
4025 |
292 |
895/860 |
840/810 |
794/772 |
24 |
31/26 |
32.5 |
5 |
1010 |
526 |
533 |
179 |
138 |
476 |
400 |
480 |
||||||||||||||||
|
DN800 |
4026 |
318 |
1015/975 |
950/920 |
901/878 |
24 |
34/31 |
35 |
5 |
1140 |
581 |
655 |
217 |
170 |
577 |
500 |
661 |
||||||||||||||||
|
DN900 |
4026 |
330 |
1115/1075 |
1050/1020 |
1001/978 |
28/24 |
34/31 |
37.5 |
5 |
1197 |
643 |
655 |
217 |
170 |
577 |
500 |
813 |
||||||||||||||||
|
DN1000 |
4026 |
410 |
1230/1175 |
1160/1120 |
1112/1078 |
28 |
37/31 |
40 |
5 |
1277 |
722 |
655 |
217 |
170 |
577 |
500 |
1018 |
||||||||||||||||
|
DN1200 |
4027 |
470 |
1455/1405 |
1380/1340 |
1328/1295 |
32 |
40/34 |
45 |
5 |
1511 |
840 |
748 |
262 |
202 |
664 |
500 |
1501 |
||||||||||||||||
其主要特點為：
1、設計合理、結構緊湊、裝拆容易、便于維修。
2、采用偏心結構，減少密封圈的摩擦，延長使用壽命
3、閥板密封圈采用“T”型結構，密封副呈線性密封
4、完全密封，泄漏為零
5、更換閥板密封圈、“O”形圈、閥板、轉軸等零部件材質，可適用于多種介質和不同溫度
