止回閥
橡膠瓣止回閥
產品介紹：
適用于壓力 1.0~4MPa/1.0-5.0MPa 工作溫度 -29~+80℃ 的石油、化工、制藥、化肥、電力行業等各種工況的管路上，適用介質為水、油品介質等。是控制管道內介質單向流向的閥門，用來防止管路中的介質倒流，還可以安裝在蓄水池進出口水管的旁通管上，防止赤水倒流破壞水泵。屬于自動閥類，啟閉件靠流動介質的力量自行開啟或關閉。由于本產品的密封圈采用傾斜設計，關閉時間短，可減小水錘壓力，閥瓣采用丁晴耐油橡膠與鋼板經高溫壓制而成，耐沖刷，密封性能好，產品結構簡單，保養維修運輸很方便。

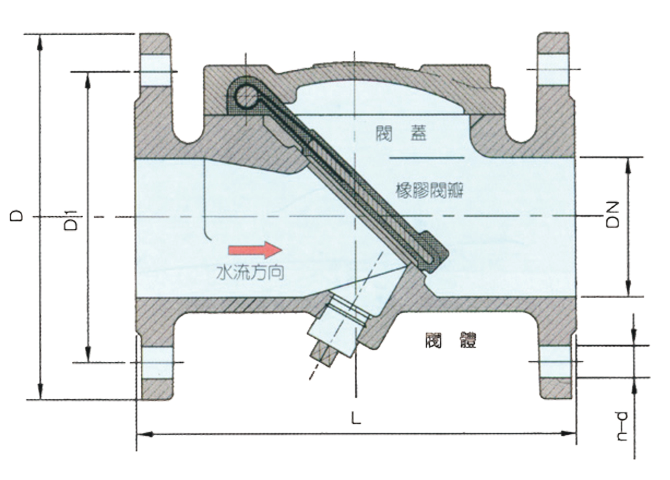

產品小樣：
產品參數：
|
主要性能參數： |
|
|
公稱壓力 |
PN1.0/1.6/2.5Mpa |
|
適用溫度 |
≤80℃ |
|
適用介質 |
水、油品 |
|
主要零部件 |
閥體、閥蓋、閥瓣、彈簧 |
|
主要材料 |
鑄鐵、碳鋼 |
|
公稱通徑DN(mm) |
L |
D |
D1 |
d |
n |
|
50 |
203 |
165 |
125 |
19 |
4 |
|
65 |
216 |
185 |
145 |
19 |
4 |
|
80 |
241 |
200 |
160 |
19 |
8 |
|
100 |
292 |
220 |
180 |
19 |
8 |
|
150 |
381 |
285 |
240 |
23 |
8 |
|
200 |
495 |
340 |
295 |
23 |
8 |
|
250 |
622 |
395 |
350 |
23 |
12 |
|
300 |
698 |
445 |
400 |
23 |
12 |
|
350 |
787 |
505 |
460 |
23 |
16 |
|
400 |
813 |
565 |
515 |
28 |
16 |
|
450 |
914 |
615 |
565 |
28 |
20 |
|
500 |
1016 |
670 |
620 |
28 |
20 |
|
600 |
1295 |
780 |
725 |
31 |
20 |
|
700 |
1448 |
895 |
840 |
31 |
24 |
|
800 |
1448 |
1015 |
950 |
34 |
24 |
產品特點:
主要由閥體，閥蓋和閥瓣等組成。閥瓣采用橡膠包覆鋼板經硫化模壓而成，耐沖刷，密封性能好。密封副采用傾斜設計，關閉時間短、噪聲小可、減小水錘，并且不易堆積雜物。結構簡單，保養，維護簡便。此種止回閥主要用于給排水系統，可安裝于水泵出水口處，以防止倒流及水錘對泵的損害，也可以裝在蓄水池進水管上，以防止池水倒流。
