不銹鋼對夾止回閥
產品介紹：
靠介質流動和力量自行開啟或關閉，以防止介質倒流的閥門叫止回閥，又稱逆止閥、單向閥、逆流閥、和背壓閥。止回閥屬于一種自動閥門，其主要作用是防止介質倒流、防止泵及驅動電動機反轉，以及容器介質的泄放。對夾雙瓣止回閥用于純凈管路及工業、環保、水處理、高層建筑給排水管路，阻止介質逆向流動之用。該止回閥采用對夾式，蝶板為兩個半圓，且采用彈簧強制復位，密封面可為本體堆焊耐磨材料或襯橡膠，使用范圍廣，密封可靠。止回閥屬于自動閥類，主要用于介質單向流動的管道上，只允許介質向一個方向流動，以防止發生事故。通常這種閥門是自動工作的，在一個方向流動的流體壓力作用下，閥瓣打開；流體反方向流動時，由流體壓力和閥瓣的自重合閥瓣作用于閥座，從而切斷流動。

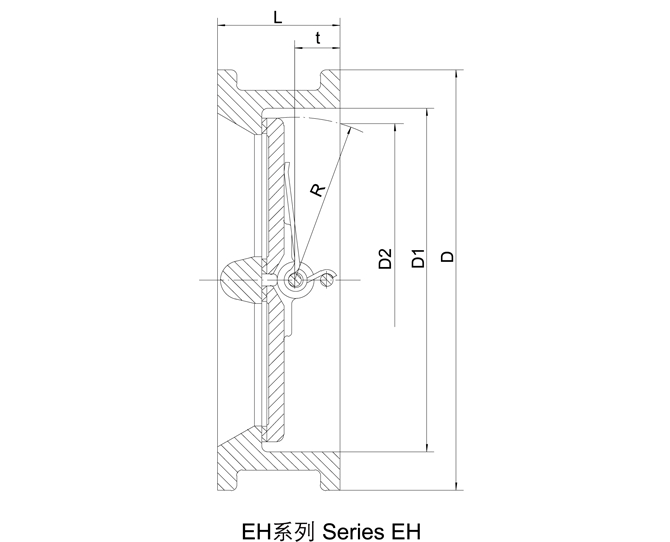

產品小樣圖：
![)2M}3VX3ZU}WL4AL]80)Y5B](/uploadfile/image/20181201/20181201162303_77346.png)
產品參數：
|
主要性能參數： |
|
|
公稱壓力 |
PN1.0/1.6Mpa |
|
適用溫度 |
≤150℃ |
|
適用介質 |
水、蒸汽、食品、藥品、油品 |
|
主要零部件 |
閥體、閥座、閥板、轉軸、彈簧 |
|
主要材料 |
鑄鐵、球墨鑄鐵、碳鋼、不銹鋼 |
|
規格size |
尺寸Dimension(mm) |
重量weight(kg) |
||||||
|
mm |
inch |
D |
D1 |
D2 |
L |
R |
t |
|
|
40 |
1.5 |
92 |
65 |
43.3 |
43 |
28.8 |
19 |
1.5 |
|
50 |
2″ |
107 |
65 |
43.3 |
43 |
28.8 |
19 |
1.5 |
|
65 |
2.5″ |
127 |
80 |
60.2 |
46 |
36.1 |
20 |
2.4 |
|
80 |
3″ |
142 |
94 |
66.4 |
64 |
43.4 |
28 |
3.6 |
|
100 |
4″ |
162 |
117 |
90.8 |
64 |
52.8 |
27 |
5.7 |
|
125 |
5″ |
192 |
145 |
116.9 |
70 |
65.7 |
30 |
7.3 |
|
150 |
6″ |
218 |
170 |
114.6 |
76 |
78.6 |
31 |
9 |
|
200 |
8″ |
273 |
224 |
198.2 |
89 |
104.4 |
33 |
17 |
|
250 |
10″ |
328 |
265 |
233.7 |
114 |
127 |
50 |
26 |
|
300 |
12″ |
378 |
310 |
283.9 |
114 |
148.3 |
43 |
42 |
|
350 |
14″ |
438 |
360 |
332.9 |
127 |
172.4 |
45 |
55 |
|
400 |
16″ |
489 |
410 |
381 |
140 |
197.4 |
52 |
75 |
|
450 |
18″ |
539 |
450 |
419.9 |
152 |
217.8 |
58 |
101 |
|
500 |
20″ |
594 |
505 |
467.8 |
152 |
241 |
58 |
111 |
|
600 |
24″ |
690 |
624 |
572.6 |
178 |
295.4 |
73 |
172 |
|
700 |
28″ |
800 |
720 |
680 |
229 |
354 |
98 |
219 |
產品特點：
1、對夾雙瓣蝶形止回閥結構長度短，其結構長度只有傳統法蘭止回閥的1/4~1/8;
2、體積小，重量輕，其重量只有傳統法蘭止回閥的1/4~1/20;
3、對夾雙瓣蝶形止回閥閥瓣關閉快速，水錘壓力??；
4、水平管道和垂直管道都可以使用，安裝方便；
5、對夾雙瓣蝶形止回閥流到通暢，流體阻力小；
6、動作靈敏，密封性能好；
7、對夾雙瓣蝶形止回閥閥瓣行程短，沖擊力小；
8、整體結構簡單緊湊，造型美觀；
9、使用壽命長，可靠性高。
